Trafolarda Conta’nın Önemi

Transformatörler, elektrik enerjisini bir devreden diğerine gerilim seviyesini değiştirerek aktaran kritik elektrik ekipmanlarıdır. Hem alçak gerilim hem de yüksek gerilim trafolarında contalar hayati bir rol oynar. Bu contalar, trafonun içindeki izolasyon yağının sızdırmazlığını sağlamak ve dışarıdan nem, toz gibi kirleticilerin girişini engellemek için kullanılır.

Doğru Conta Seçimi

Trafo contalarının seçimi, trafonun çalışma koşullarına (gerilim seviyesi, sıcaklık, yağ tipi), maruz kalacağı kimyasallara ve mekanik gerilmelere göre büyük önem taşır. Doğru conta seçimi, trafonun uzun ömürlü ve güvenli çalışmasını sağlar.

* Sızdırmazlık: Transformatörlerin en önemli işlevlerinden biri, içindeki yalıtım yağının sızdırmazlığını sağlamaktır. Bu yağ, sargıları soğutmak ve yalıtmak için kullanılır. Conta arızaları, yağ kaçaklarına yol açarak trafonun izolasyon özelliklerini ve soğutma verimliliğini düşürür. Bu durum, trafonun aşırı ısınmasına ve ciddi hasarlar görmesine neden olabilir.

* İzolasyon: Contalar, trafonun içindeki elektriksel bileşenlerin dış ortamdan yalıtılmasını sağlar. Bu sayede, trafonun güvenli ve verimli çalışması için gerekli olan yalıtım seviyesi korunur.

* Kirlilik Önleme: Dış ortamdan nem, toz ve diğer kirleticilerin trafonun içine girmesini engelleyerek yağın bozulmasını ve yalıtım performansının düşmesini önler.

* Güvenlik: Yağ kaçakları, yangın riskini artırabilir. İyi kalitede contalar, bu tür güvenlik risklerinin önüne geçilmesine yardımcı olur.

* Uzun Ömür: Trafonun ömrünü uzatmak için düzenli bakım ve gerektiğinde conta değişimi kritik öneme sahiptir. Contaların görevlerini tam olarak yerine getirmesi, trafonun ömrü boyunca sorunsuz çalışmasını sağlar.

Trafo Contası Hamuru ve İmalatı

Trafolarda kullanılacak contaların hamurunun imalatı, contanın son performansını doğrudan etkileyen kritik bir süreçtir. Contanın istenen özelliklere (yağ direnci, sıcaklık direnci, uzun ömür vb.) sahip olabilmesi için doğru hammadde seçimi ve dikkatli bir üretim süreci gereklidir.



* Nitril Bütadien Kauçuk (NBR): Mükemmel yağ ve kimyasal direnci nedeniyle trafo yağına karşı oldukça dayanıklıdır. Geniş bir sıcaklık aralığında (genellikle -40°C ila +120°C) stabil performans gösterir. Viton kauçuk contalar, benzersiz özellikleri sayesinde birçok avantaj sunar.



* Viton :Yüksek Sıcaklık Dayanımı: Viton contalar, 250°C’ye kadar olan sıcaklıklarda çalışabilir. DuPont tarafından geliştirilen ve ticari adıyla bilinen bir fluoroelastomer türüdür. Yüksek sıcaklıklara, kimyasallara ve yakıtlara karşı üstün dayanıklılığı ile bilinir. Mekanik aşınmalara karşı yüksek direnç sağlar. Zorlu koşullarda bile uzun süre dayanıklılığını korur.



* Etilen Propilen Dien Monomer (EPDM): Özellikle dış mekan uygulamaları için UV, ozon ve hava koşullarına karşı üstün direnç sunar. Su ve buhara karşı da dayanıklıdır, ancak yağ direnci NBR kadar iyi değildir.



* Silikon Kauçuk: Çok geniş sıcaklık aralığında (-60°C ila +200°C ve üzeri) üstün performans sunar. Hava koşullarına, ozona ve UV’ye karşı çok dayanıklıdır. Ancak mekanik dayanımı ve yırtılma direnci diğer kauçuk türlerine göre daha düşüktür ve yağa karşı direnci NBR kadar iyi değildir.

Sadece kauçuk tek başına yeterli değildir. İstenen özellikleri elde etmek için kauçuk hamuruna çeşitli katkı maddeleri eklenir. Bu süreç “formülasyon” olarak adlandırılır ve contanın nihai performansını doğrudan etkiler.

* Dolgu Maddeleri
* Plastifiyanlar (Yumuşatıcılar)
* Vulkanizasyon Ajanları (Kürleme Ajanları
* Hızlandırıcılar
* Aktivasyon Maddeleri
* Yaşlanma Karşıtı Maddeler:
(Antioksidanlar/Antiozonantlar): UV ışınlarına, ozona, ısıya ve oksijene maruz kalma sonucu oluşan yaşlanmayı yavaşlatarak contanın ömrünü uzatır.
* Renk Pigmentleri: Contaya istenen rengi vermek
için kullanılır

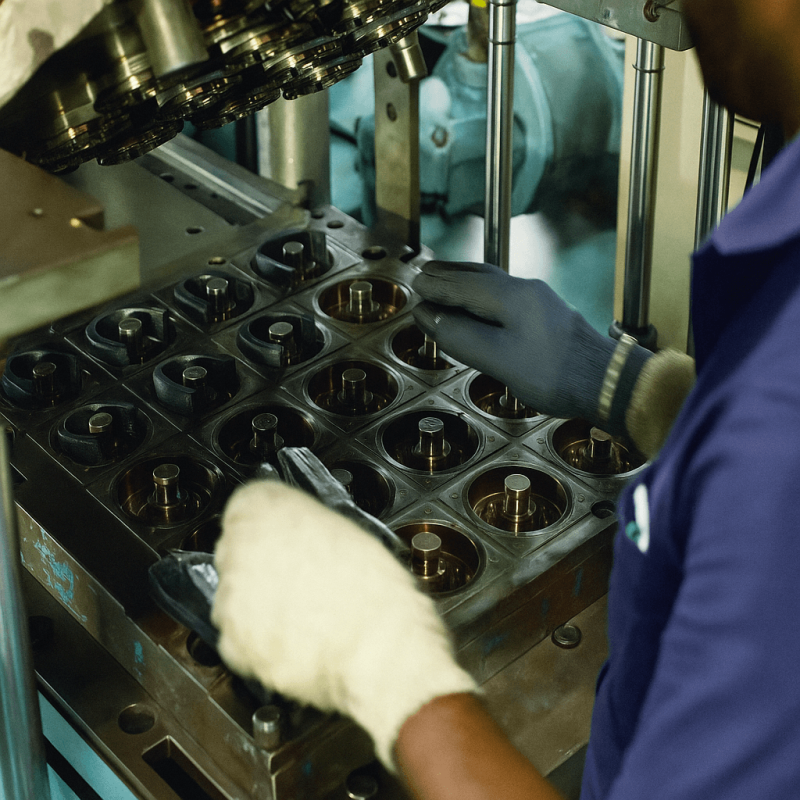

Kalıplama/Presleme

Daha karmaşık şekilli contalar veya standart ölçülerdeki contalar için kullanılır. Hamur, bir kalıp içine yerleştirilir ve ısı ve basınç altında preslenerek şekil verilir.

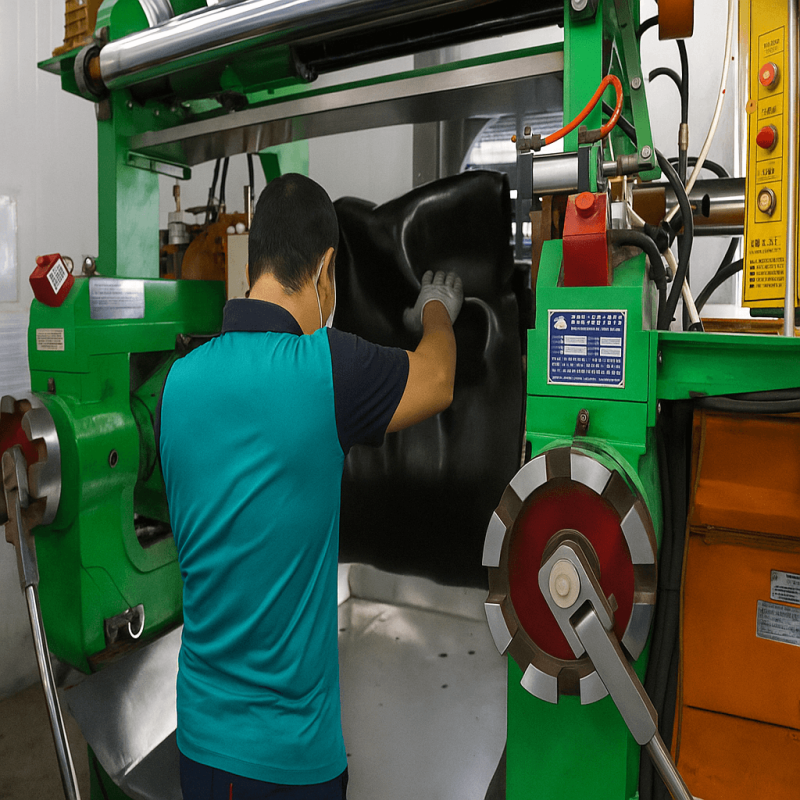

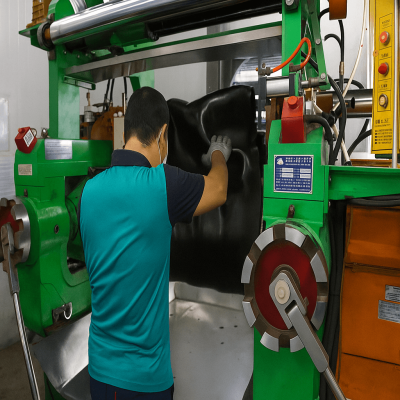

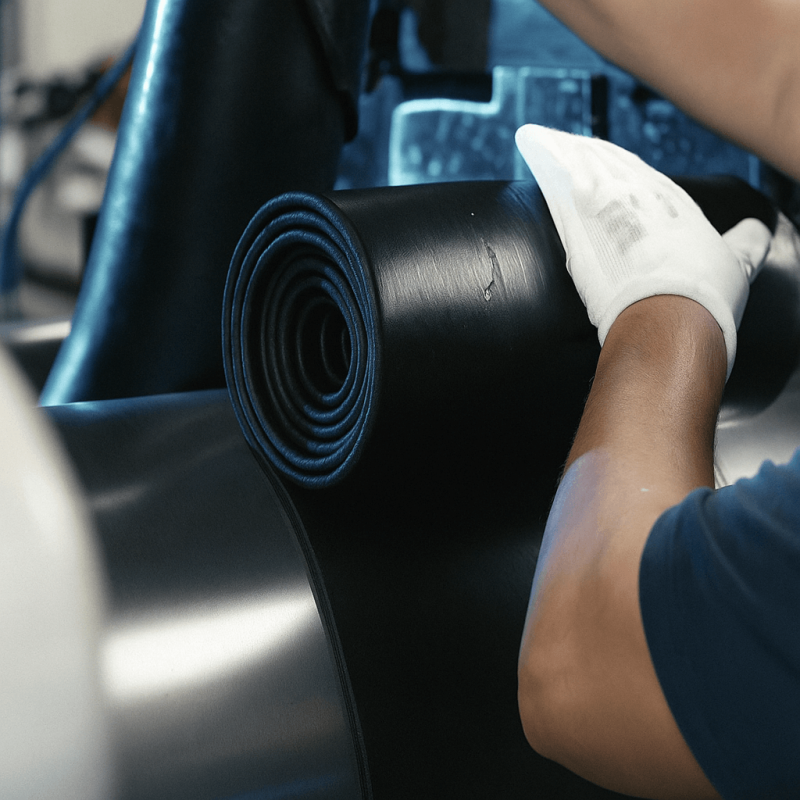

Kauçuk, istenilen özelliklere göre formüle edilir ve bu formülasyonlar endüstriyel uygulamalara göre değiştirilir. Karıştırma süresi, sıcaklığı ve sırası, hamurun kalitesini ve son ürünün özelliklerini etkiler. Hazırlanan kauçuk hamuru, contanın nihai şekline getirilir. Trafo contaları için yaygın şekillendirme yöntemleri vulkanizasyon fırınlarında veya preslerde belirli bir sıcaklık ve süre boyunca ısıtılır. Bu işlem sırasında vulkanizasyon ajanları aktifleşir ve kauçuk molekülleri arasında çapraz bağlar oluşturur. Bu çapraz bağlar sayesinde kauçuk, elastikiyetini kazanır, mekanik mukavemeti artar, şeklini korur ve sıcaklık değişimlerine karşı daha dirençli hale gelir. Vulkanizasyon +işlemi, contanın kalıcı şeklini almasını sağlar.



Contaların Özellikleri

Trafolarda kullanılan contaların özellikleri, hem alçak hem de yüksek gerilim uygulamaları için benzer olmakla birlikte, yüksek gerilim trafolarında daha yüksek dayanıklılık ve performans beklentisi vardır. İşte bu contalarda aranan temel özellikler:

* Yağa Dayanıklılık: Trafo yağı ile sürekli temas halinde oldukları için, contaların bu yağa karşı kimyasal olarak dayanıklı olması ve şişme, bozulma gibi reaksiyonlar göstermemesi gerekir. Özellikle nitril kauçuk (NBR) ve Transeal® PREMIUM NITRILE gibi malzemeler, yağ şişmesine karşı üstün direnç gösterir. Silikon bazlı yağlara karşı da dayanıklı olmalıdırlar.

* Sıcaklık Dayanımı: Trafolar çalışırken ısınır ve bu sıcaklıklar zaman zaman yüksek seviyelere çıkabilir. Contaların, trafonun çalışma sıcaklığı aralığında
(düşük ve yüksek sıcaklıklarda) esnekliğini ve sızdırmazlık özelliğini kaybetmemesi gerekir. Ticari nitril için 180°C’ye kadar, özel nitril karışımları için 250°C’ye kadar sıcaklıklara dayanabilirler.

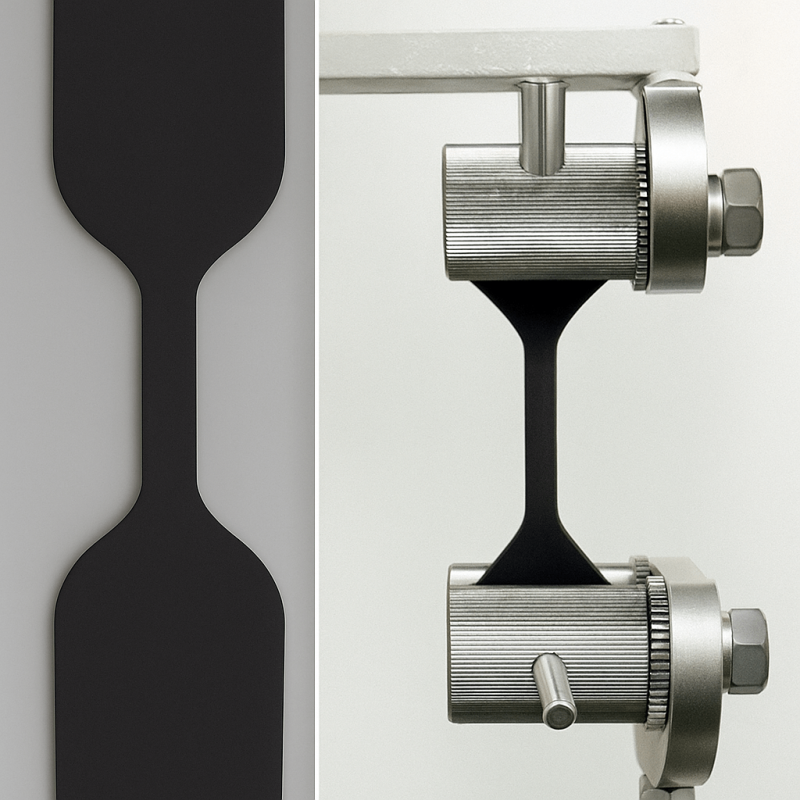

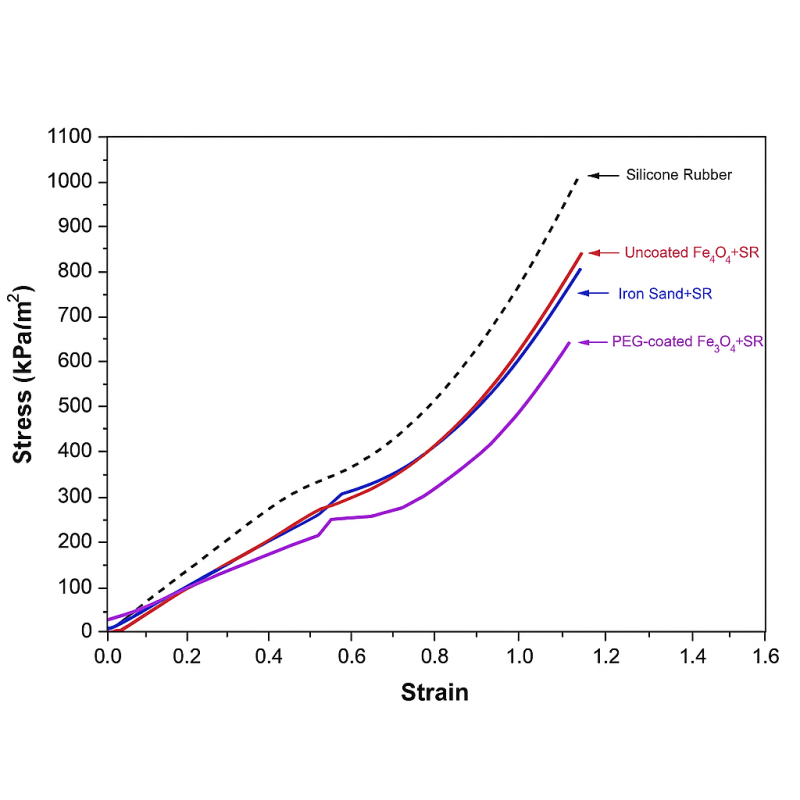

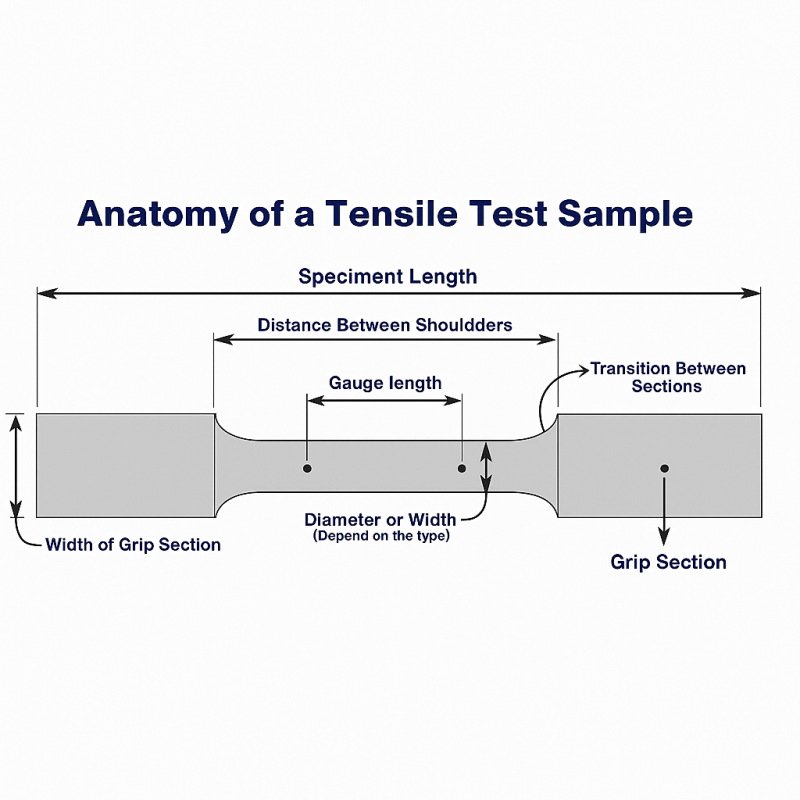

* Mekanik Dayanım: Basınç farklarına, titreşimlere ve mekanik streslere karşı dayanıklı olmalıdırlar. Yüksek çekme mukavemeti ve uzama değerleri, contanın uygulanan yüklere ve sistem patlamalarına karşı direncini artırır.

* Sıkıştırma Seti (Compression Set) Değeri: Contanın sıkıştırıldıktan sonra orijinal şekline geri dönebilme yeteneği, sızdırmazlık performansı için önemlidir. Düşük sıkıştırma seti değerleri, contanın zamanla deforme olmayıp sızdırmazlığını koruduğunu gösterir.

* Gözeneksizlik: Gözenekli olmayan contalar, ikincil bir sızdırmazlık maddesi veya boya gerektirmez ve daha güvenilir bir sızdırmazlık sağlar.

* Esneklik ve Uyum Sağlama: Contaların, bağlantıdaki girintiler veya genişlemeyi sınırlayan oluklar gibi yüzey kusurlarına uyum sağlayabilecek kadar elastik olması
önemlidir.



Kauçuk Esaslı Contalar (NBR, EPDM, VİTON, SİLİKON)

En yaygın kullanılan contalardır. Nitril kauçuk (NBR), yağa dayanıklılığı ile öne çıkar. EPDM, suya ve hava koşullarına dayanıklılık sağlarken, Silikon yüksek sıcaklık dayanımı sunar.

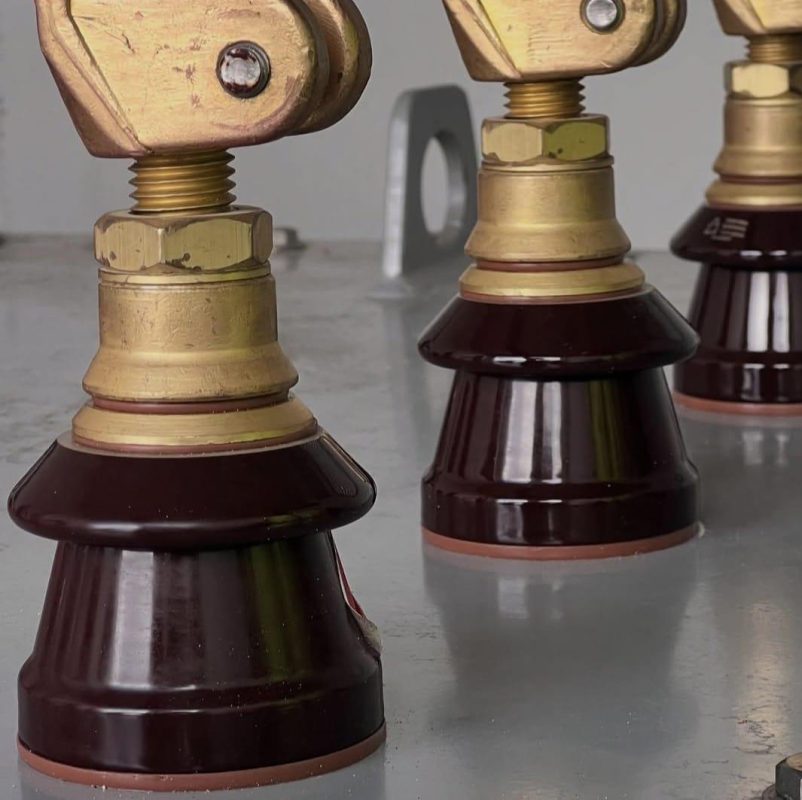

Buşing Contaları: Trafonun içindeki sargılar ile dışarıdaki bağlantı terminalleri (buşingler) arasındaki geçiş noktalarında kullanılan contalardır. Buşingler, yüksek
gerilim iletkenlerinin tanktan izole edilmesini sağlar ve bu contalar da yalıtımın devamlılığını temin eder. Genellikle nitril kauçuk (NBR) veya EPDM gibi yağa ve
hava koşullarına dayanıklı kauçuk türlerinden üretilirler. Özel durumlarda silikon veya Viton gibi daha yüksek sıcaklık ve kimyasal dirence sahip malzemeler de
kullanılabilir.



Kapak Contaları: Trafonun ana tank kapağı ile tank gövdesi arasında sızdırmazlığı sağlayan büyük contalardır. Trafonun içindeki yalıtım yağının sızmasını ve dışarıdan nemin girmesini engellerler. Genellikle nitril kauçuk (NBR) veya EPDM kullanılır. Özellikle transformatör yağına karşı yüksek direnç göstermeleri önemlidir. Bazı durumlarda klingirit veya viton da tercih edilebilir.

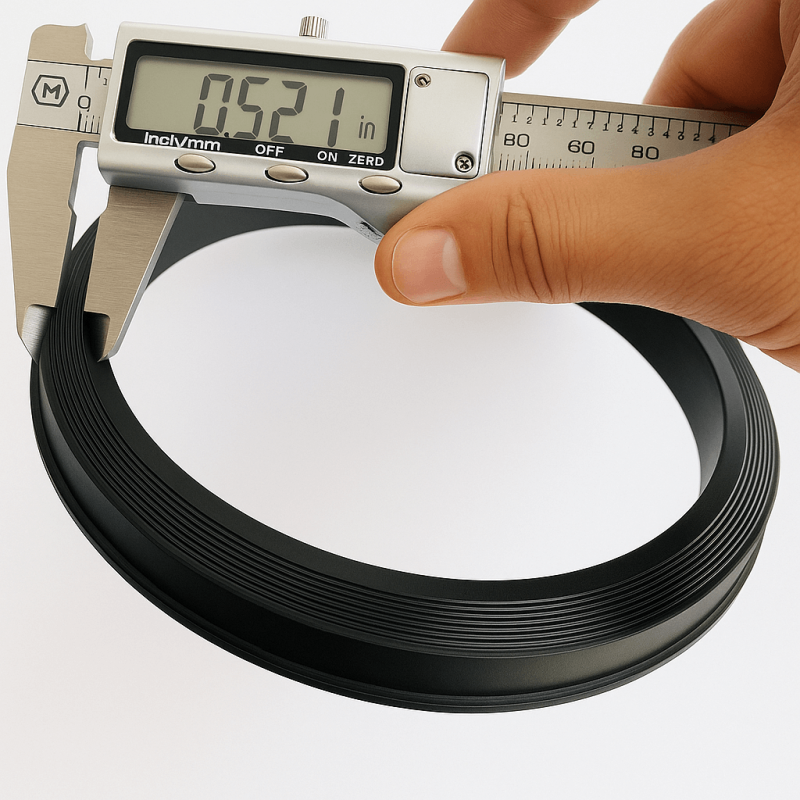

O-Ringler: Trafonun çeşitli küçük bağlantı noktalarında (örneğin, yağ boşaltma vanaları, termometre bağlantıları, basınç tahliye vanaları, kablo geçişleri) kullanılan dairesel veya özel şekilli contalardır. Çoğunlukla nitril kauçuk (NBR) veya Viton gibi yağa ve ısıya dayanıklı kauçuk malzemelerden.



Diğer Özel Contalar: Trafonun spesifik tasarımına ve ihtiyaca göre özel ölçü ve malzemelerde üretilen contalar da mevcuttur. Bunlar “yumuşak ve kapalı hücreli nüve tampon destek contaları” veya “metal takviyeli kauçuk contalar” gibi çeşitli formlarda olabilir.
